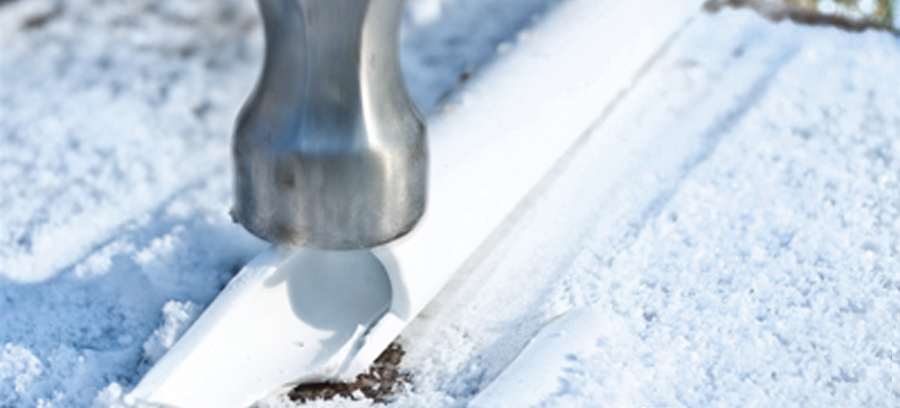

1、 能砸裂的PP-R水管就是差水管？
答:這種判斷方法是錯誤的，能否砸裂PP-R管，這是一種判斷PP-R好壞的誤區，這并不能檢驗PP-R好壞與否，因為PP-R材料本身性能隨著(zhù)環(huán)境溫度而發(fā)生一定程度的改變。在氣溫較低的情況下，尤其冬季施工過(guò)程中，管材在低溫下柔韌性有所降低，剛性增強，表現為脆性。在外力沖擊或過(guò)大的意外載荷作用下，可能出現管材直線(xiàn)開(kāi)裂等情況，給施工帶來(lái)不便。為此相關(guān)國家規范針對此問(wèn)題做出了明確的要求。在冬季施工時(shí)，應注意建筑給水聚丙烯(PP-R)管道的低溫脆性的特點(diǎn)，并制定相應施工方案。GB/T50349-2005對此有詳細規定。反而是一些添加其它原料的假冒偽劣PP-R管，倒是不易砸壞！真正的既能輸送高溫熱水又能輸送冷水可管用50年的PP-R是能砸裂的，特別是在溫度較低的情況下更是如此，這就是PP-R的低溫脆性。如果PP-R水管不能砸裂，基本可以斷定不是真正的PP-R材料。PP-R管的優(yōu)勢主要體現在較高的抗蠕變性能。純PP-R料的好管具有低溫脆性，在5℃以下的環(huán)境中表現得尤為明顯，所以好管能砸裂，砸不裂的往往都不是PP-R管，而是輸送冷水的PP-B或是參雜了其它的材料。

2、什么是低溫脆性？
答：材料（所有材料，包括金屬材料及非金屬材料）的沖擊吸收功隨溫度降低而降低，當試驗溫度低于Tk(韌脆臨界轉變溫度)時(shí)，沖擊吸收功明顯下降，材料由韌性狀態(tài)變?yōu)榇嘈誀顟B(tài)，這種現象稱(chēng)為低溫脆性。

3、PP-R管為什么存在低溫脆性？
答:PP-R全稱(chēng)是無(wú)規共聚聚丙烯，它由丙烯單體和少量乙烯單體在加熱、加壓和催化劑作用下無(wú)規共聚得到的。乙烯單體（CH2=CH2）隨機地分布到丙烯（CH2=CH-CH3）長(cháng)鏈中，其中乙烯單體一般控制在3-5%之間。這種聚合方式?jīng)Q定了其具有冷脆性的特點(diǎn)。在氣溫較低的情況下，尤其冬季施工過(guò)程中，管材在低溫下柔韌性有所降低，剛性增強，表現為脆性。在外力沖擊或過(guò)大的意外載荷作用下，可能出現管材直線(xiàn)開(kāi)裂等情況，剪刀不鋒利也會(huì )留下裂紋的隱患，給施工帶來(lái)不便。為此相關(guān)國家規范針對此問(wèn)題做出了明確的要求。在冬季施工時(shí)，應注意建筑給水聚丙烯(PP-R)管道的低溫脆性的特點(diǎn)，并制定相應施工方案。GB/T50349-2005對此有詳細規定。

 4、PP-R管材冷脆性在實(shí)際應用中的表現形式

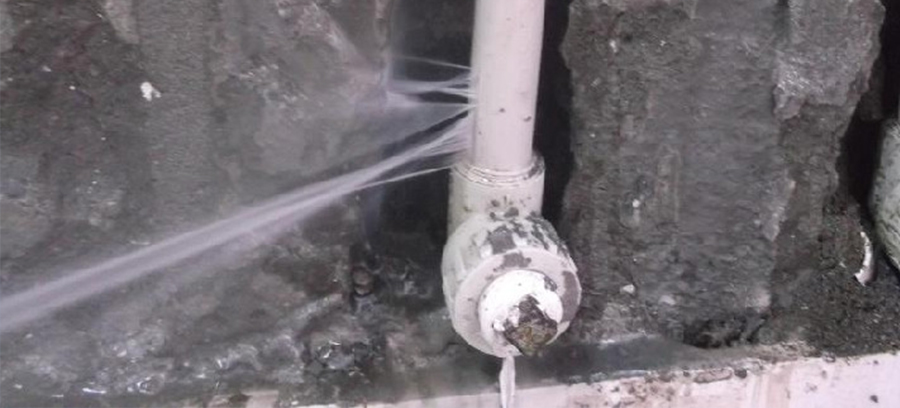

答:當環(huán)境溫度較低時(shí)，PP-R管材韌性降低，表現為脆性，當管材受到外力的沖擊或者重壓時(shí)，會(huì )出現直線(xiàn)開(kāi)裂現象，并且開(kāi)裂情況是由內管開(kāi)始，向外管延伸。管材受到一個(gè)點(diǎn)的作用力造成的開(kāi)裂后，在瞬間內，這種開(kāi)裂會(huì )沿著(zhù)管材的軸線(xiàn)方向快速增長(cháng)，這個(gè)特性叫做快速裂紋增長(cháng)。另冬季管材在運輸、在工地及安裝過(guò)程中因外力致傷，會(huì )在使用過(guò)程中出現脆性和韌性(輸送熱水時(shí))爆管。

5、河南公牛PP-R管在實(shí)際應用中如何避免冷脆性破裂？
答:河南公牛在生產(chǎn)過(guò)程中嚴控生產(chǎn)工藝，確保產(chǎn)品質(zhì)量。對于管材不但進(jìn)行標準要求的擺錘試驗，同時(shí)為了更好得控制內在質(zhì)量，我們超越國家標準要求，還對每批產(chǎn)品進(jìn)行落錘試驗，確保批產(chǎn)品的低溫性能達到一個(gè)較好的水準。


參考我國GB/T50349-2005標準，施工時(shí)應注意如下幾點(diǎn)：
1) PP-R管材在搬運的過(guò)程中嚴禁拋、摔、滾、拖；
2)管材要求存放在庫房和簡(jiǎn)易棚內，且堆放高度不能超過(guò)1. 5m；
3)在施工的過(guò)程中，要做到:
a)施工人員應熟悉PP-R管材特性，按國家相關(guān)技術(shù)規程或技術(shù)手冊要求規范施工。
b)注意文明施工，安全生產(chǎn)，并對成品加以適當保護。施工過(guò)程中應避免對管道施加不適當的外力（如沖擊、碾傷、劃傷等）造成機械損傷，使管材留下隱形裂紋，埋下事故隱患。必要時(shí)對易受外力部位覆蓋保護物。
c)PP-R管5℃以下存在一定低溫脆性，建議在該溫度以下不要施工，必須施工時(shí)，要注意PP-R管道產(chǎn)品不能有彎折、砸、壓、磕碰等現象發(fā)生。且施工要當心，切管時(shí)切忌用電鋸、手鋸、快速切割，用于截斷管材的專(zhuān)用剪刀必須鋒利，剪斷管材時(shí)要用力柔和。
d)管道進(jìn)行熱熔連接之前，要認真檢查管材是否已經(jīng)受損。特別是內壁，因為管材在受外力時(shí)是內壁先發(fā)生破裂，而后到外。避免使用內壁已經(jīng)破裂但外管未破的管材。
e)管材與管件連接端面必須清潔、干燥、無(wú)油。焊機溫度必須控制在260℃±10℃，推薦使用河南公牛管業(yè)提供的定制焊機。冬季管道熱熔可適當延長(cháng)加熱時(shí)間。（延長(cháng)加熱最高不得超過(guò)原時(shí)間2倍。）
f)管道安裝后在直埋及非直埋暗敷前必須試壓。 g)PP-R為塑料管材，儲存及施工現場(chǎng)不得有明火，嚴禁對管材進(jìn)行明火烘烤。在室內有可能有冰凍時(shí)應采取防凍措施。冬季將管材從室外低溫環(huán)境搬進(jìn)室內后，注意不要馬上進(jìn)行施工操作，應使管材本身溫度回升至接近較暖室內溫度時(shí)，再行施工，可獲得更好的施工質(zhì)量。 只要廣大用戶(hù)及工程施工管理、技術(shù)、充分了解了PP-R管材的特性并有效預防PP-R管材的低溫脆性，及時(shí)有效地將隱患消除在萌芽狀態(tài)，掌握正確的應用技術(shù)與施工方法，加強施工管理，就能確保PP-R在安裝和使用過(guò)程中的質(zhì)量，確保河南公牛管業(yè)公司廣大客戶(hù)用得放心、稱(chēng)心。
